高速存储电路模块


单板直接控制8块固态硬盘阵列实现高速数据流存储和回放,提供极简单的数据接口和控制接口,已经过长期运行测试与功能完善。

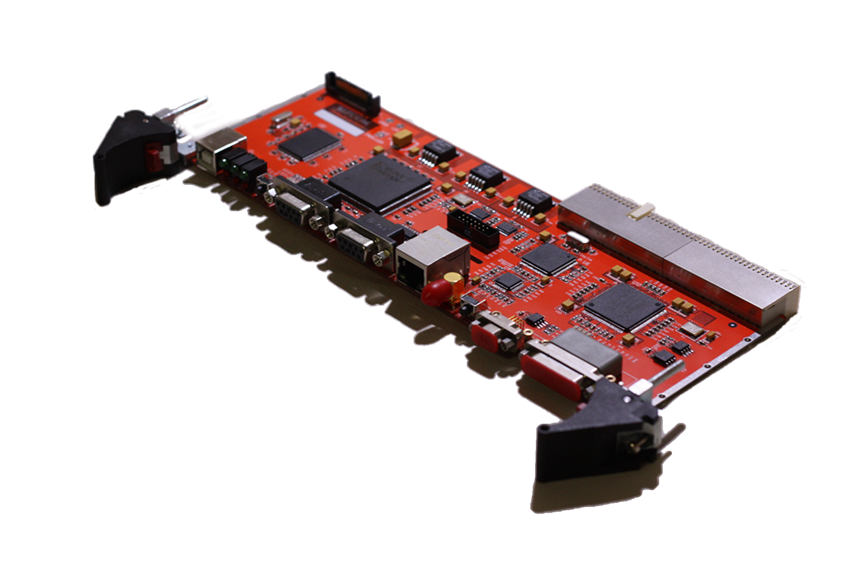

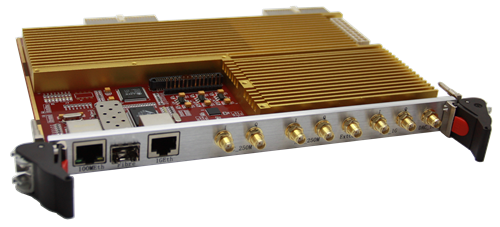

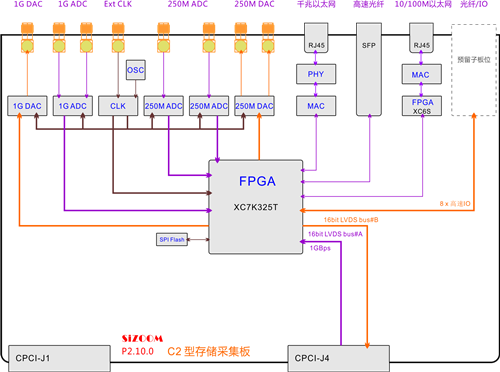

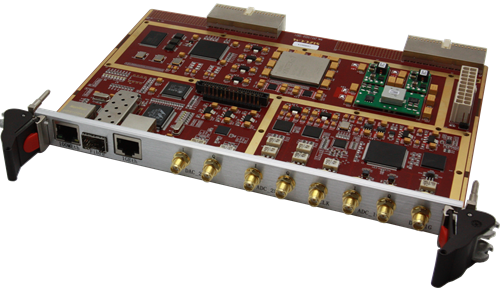

信号采集处理板


CPCI板,集成2路1Gsps ADC+ 2路250Msps ADC+1路1Gsps DAC +2路250Msps DAC。使用Xilinx Kintex7 XC7K325T FPGA。

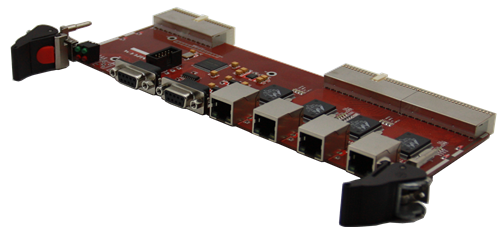

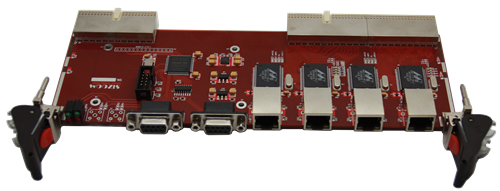

4路千兆以太网接口板


CPCI后IO板,实现4路千兆网接口以及GPS模块接口,可配合我公司其它板卡实现网络通信及网络数据存储及分析功能。

为更智能 皆可编程
All Programmable for More intelligent
 功能类电路

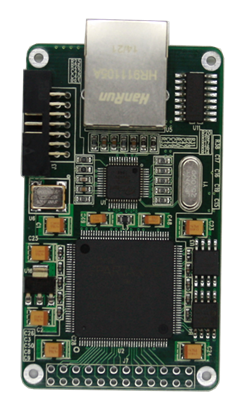

FPGA配置管理板


通过100兆以太网管理FPGA配置,配合我公司提供的配套软件,可以非常容易地更新FPGA配置文件,极大提高了FPGA调试和已发布产品更新配置文件的便利性。同时可以实现网络与串口的转换,方便实现以太网通信。

 数据接口类电路

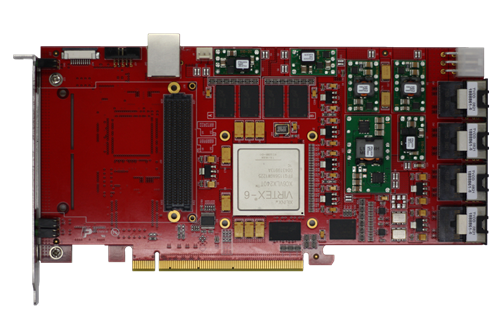

PCIE 存储阵列控制卡​:

P0.0.0-V6PCIEx4

PCIE-2.0x4标准,基于Xilinx Virtex6 FPGA-XC6VLX240T实现,用于数据接口与硬盘阵列存储控制

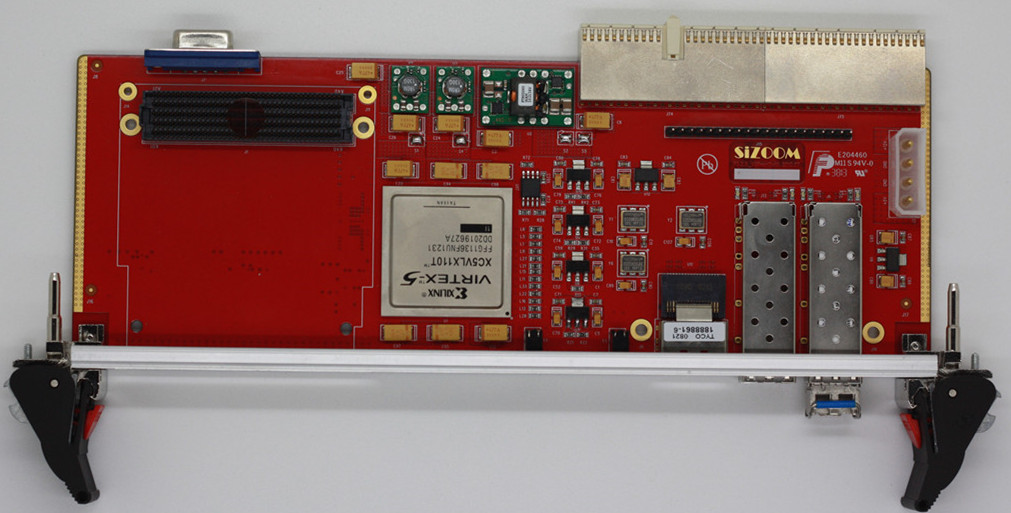

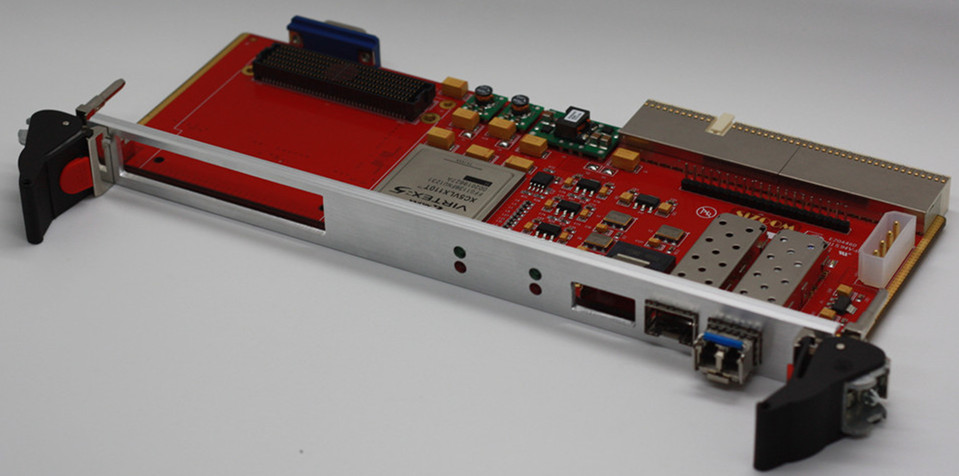

CPCI 后IO接口卡​:

P3.2.0-V5RIO

通过J4J5-LVDS总线与CPCI前插卡互联,提供光纤,FMC子板负载等扩展功能

PCIE光纤卡+SATA接口卡​:

P0.2.0-S6PCIEx1

PCIE-1.0x1标准,基于Xilinx Spartan6 FPGA-XC6SLX100T实现,用于数据接口与SATA存储...

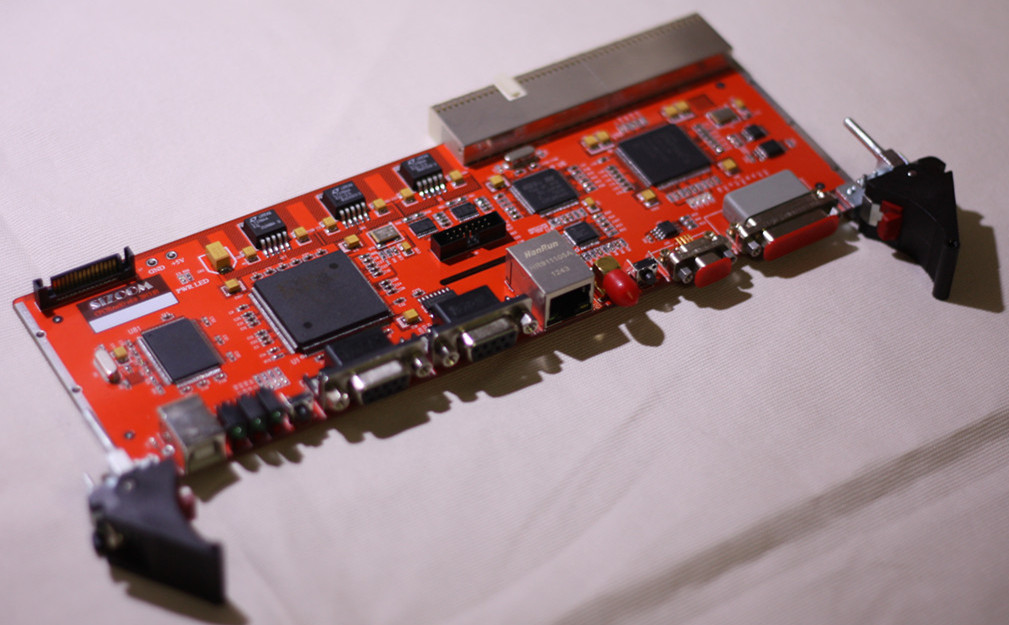

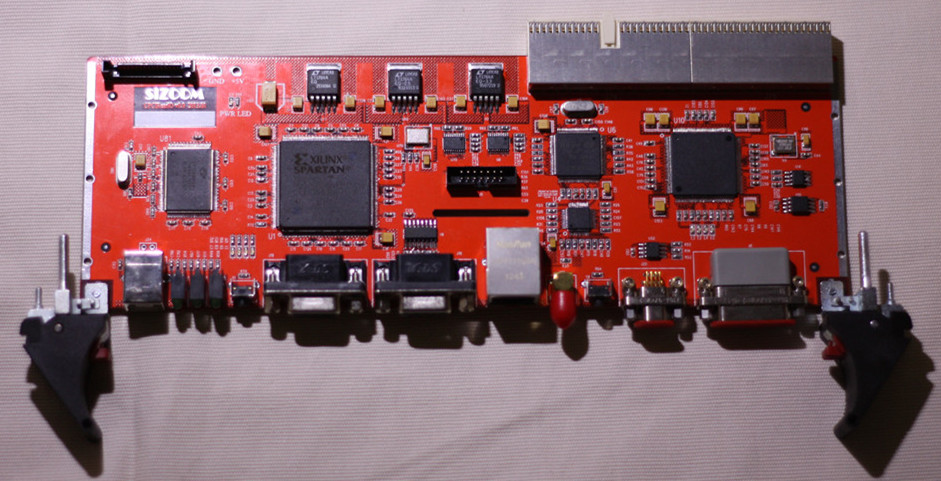

CPCI 后IO接口卡​:

P3.0.0-S3RIO

通过J4J5-LVTTL信号线与CPCI前插卡互联,提供USB,网口,串口等扩展接口

 FMC子卡

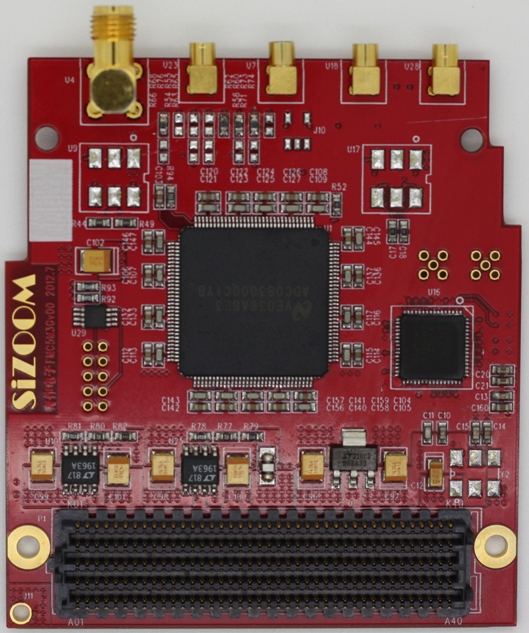

FMC-4通道250M采集卡


4通道,每通道250M采样率,14bits量化精度,使用板载时钟或外部参考时钟驱动采样

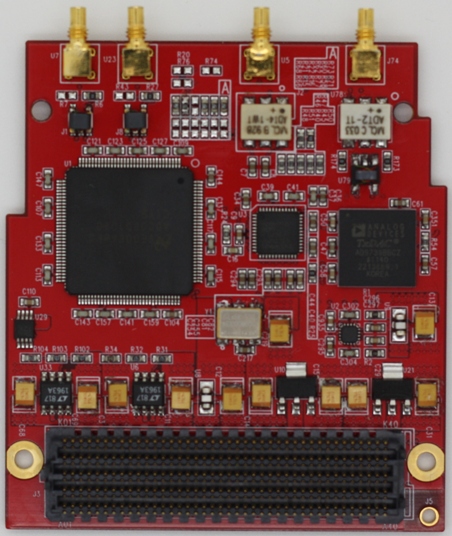

FMC-2通道1G/ADC+1通道1G/DAC​:

2通道ADC,1G采样率10bits量化精度;1通道DAC,1G采样率14bits量化精度,板载或外部时钟

FMC-1通道3G/ADC


1通道ADC,3G采样率8bits量化精度;变压器耦合信号输入,板载或外部时钟驱动采样

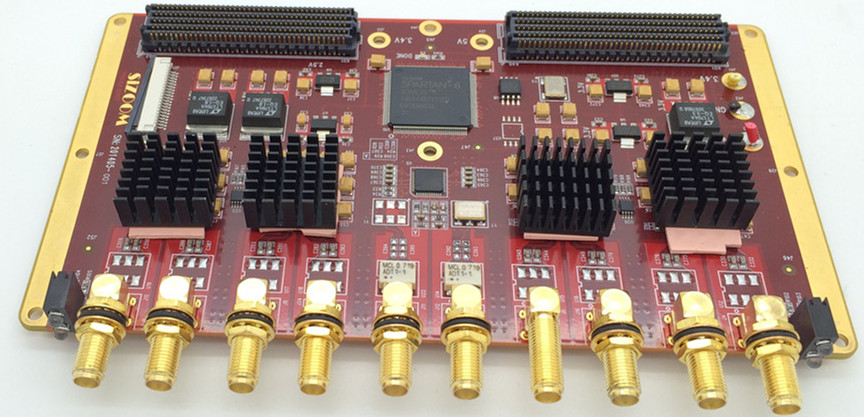

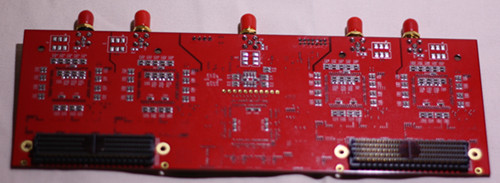

双FMC-4通道3G/ADC


4通道ADC,3G采样率8bits量化精度;双FMC接插件,变压器耦合信号输入,板载或外部时钟驱动采样

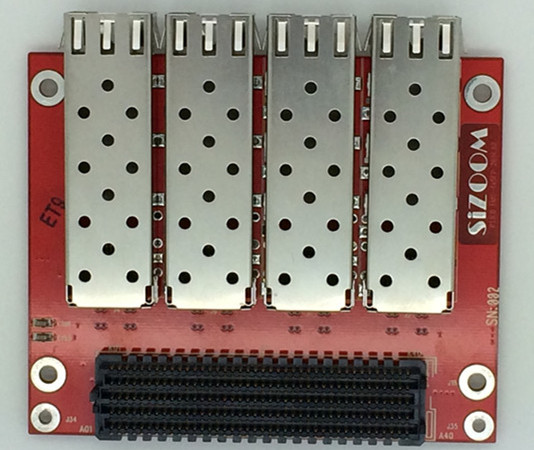

FMC-SFP接口


4个全双工SFP接口,可用于实现光纤或千兆网数据接口

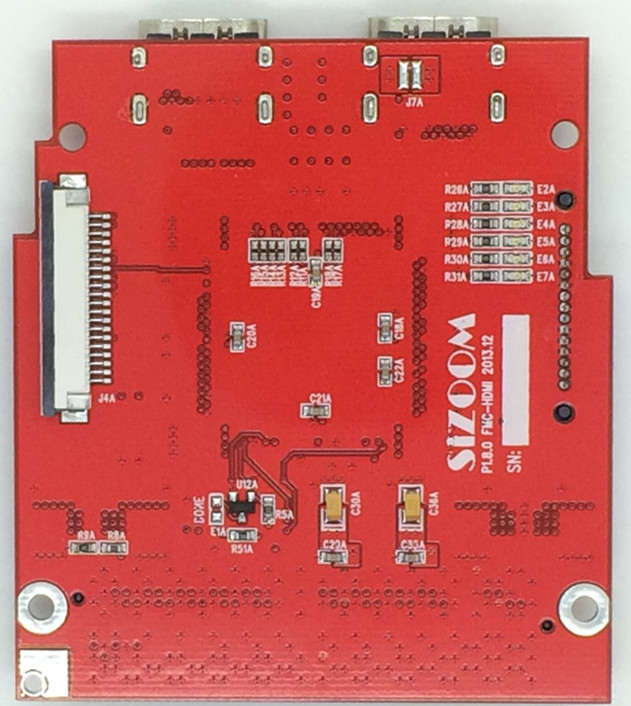

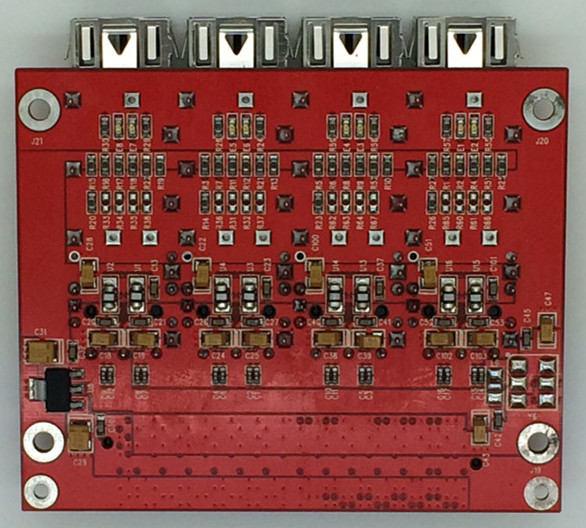

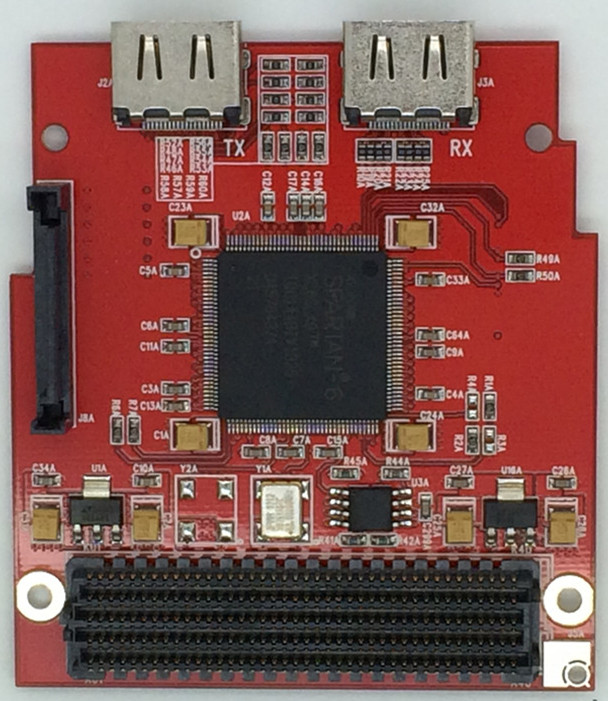

FMC-HDMI接口


2个HDMI接口,可用于接收HDMI信号数据(例如来自PC显卡输出)或驱动显示

FMC-1通道250M采集卡


1个250MHz采样率16bits量化ADC通道,2个500MHz采样率12bits量化DAC通道,支持内外时钟采样

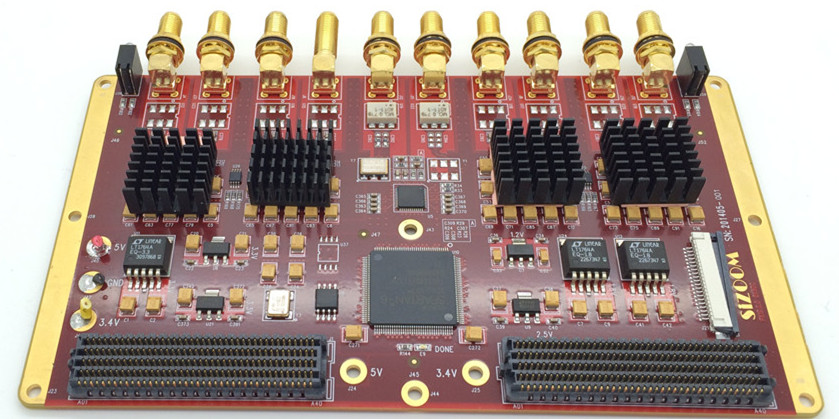

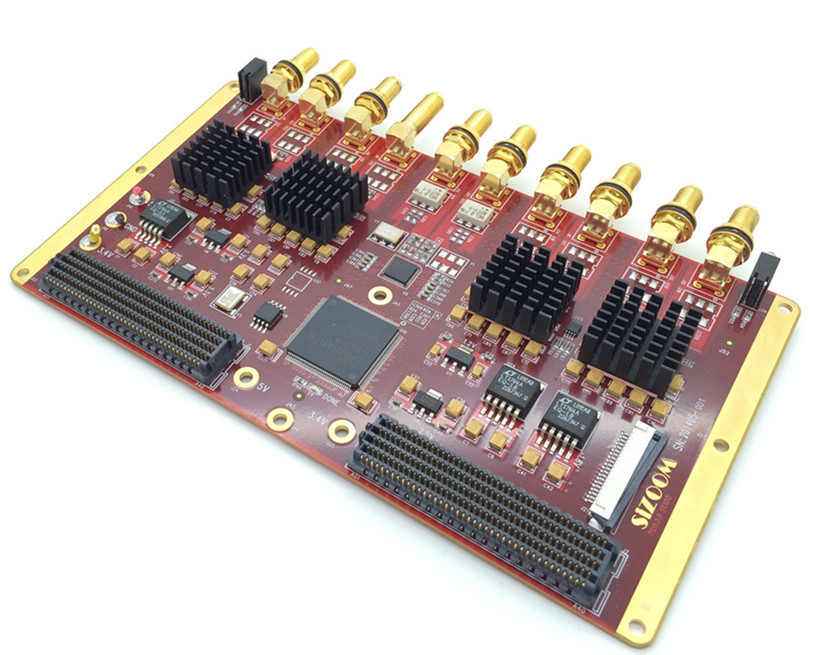

双FMC-8通道 500M采样率


8个ADC通道,每通道500MHz采样率,12bits量化精度,支持内时钟或外参考时钟驱动采样
